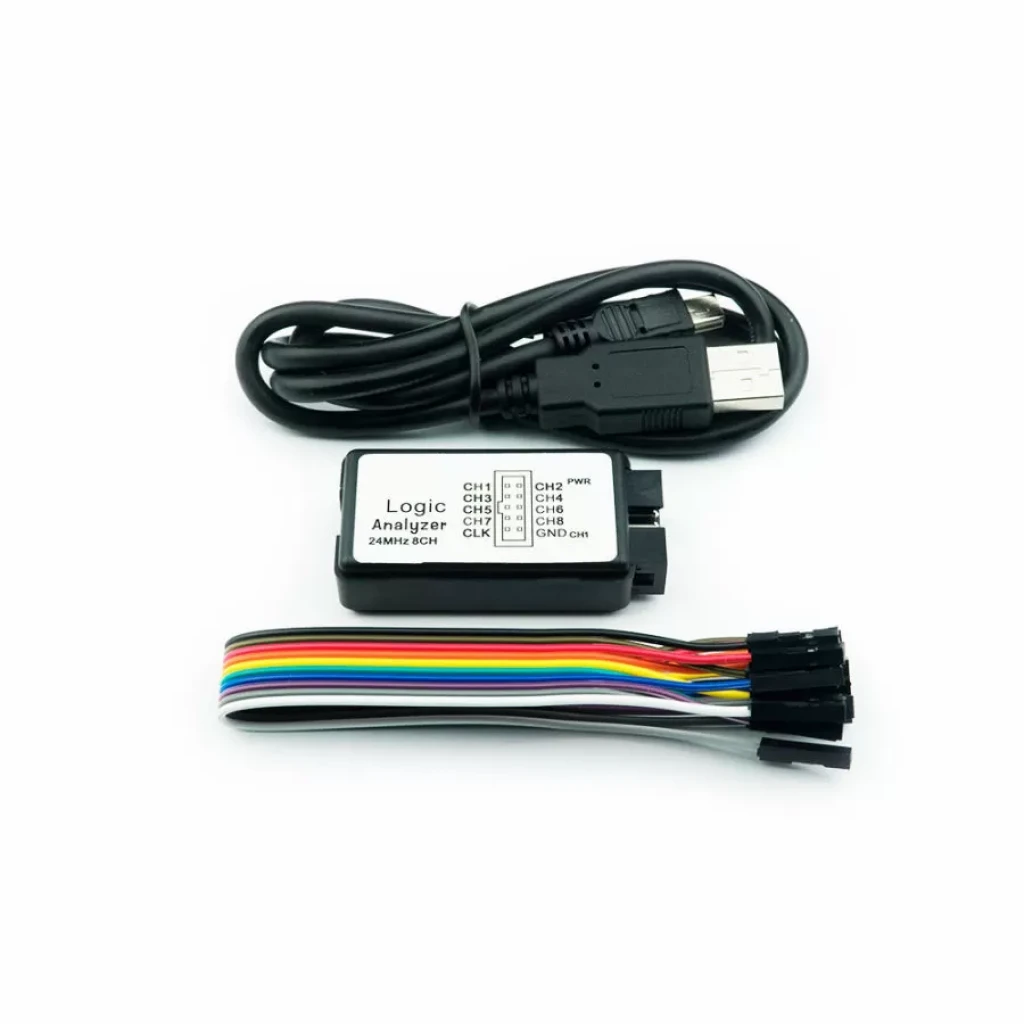

Lojik Analizör - Logic Analyzer - 24MHz 8 Kanal

Lojik Analizör - Logic Analyzer - 24MHz 8 Kanal

PC'nize bağlanan USBee AX Test Pod, kendi donanım tasarımlarınızdan analog ve dijital bilgileri yakalamak ve kontrol etmek için USB 2.0 veriyolu hızını ve gücünü kullanır. USBee AX, PC'ye yüksek hızlı USB 2.0 veri yolu üzerinden veri akışı yaparak mevcut bilgisayar kaynaklarından yararlanır. Bu, PC'nin tüm tetikleme ve veri saklama işlemlerini gerçekleştirmesini sağlar ve uygun fiyatlı bir USBee AX'i mümkün kılarken örnek depolama kapasitesinin siparişlerini geleneksel özel osiloskopların, mantık analiz cihazlarının veya sinyal üreticilerinin ötesine taşır. USBee AX Test Pod, numune tamponu olarak mevcut PC belleğini kullanabilir ve seçilebilir numune derinliklerini bir milyondan milyonlarca numuneye kadar sağlayabilir.

USBee AX Test Pod, PC yapılandırmasına bağlı olarak saniyede 24 milyon numune kadar numune yakalar ve üretebilir. USBee AX Otomatik Kalibrasyon özelliği, yavaş işlemci ve USB veri yolu hızlarına sahip sistemlerde bile, doğru ve güvenilir zamanlamayı sağlamak için otomatik olarak örnekleme oranını düşürür. USBee AX Test Podu, donanım ve mikroişlemci için tam olarak gerekli performansı sağlamak için mükemmel bir şekilde birleştirilen özellikler ve işlevler uygun fiyatlı ve kompakt bir ünite sağlamak için BASIC Stamp ve PIC sistemleri gibi tasarımlar.

USBee AX Test Pod'unun harici bir güç kaynağına ihtiyacı yoktur. USB veri yolu, pod'a güç sağlar, bu nedenle PC'niz güç sağlayacaktır. Bununla birlikte, PCod ile Pod arasında bir hub kullanılırsa, Pod kendiliğinden çalışan bir hub gerektirir.

Özellikleri :

24MHz'e kadar örnekleme frekansı
8 Kanal
Maksimum Çalışma Gerilimi: 5,25 V DC
Farklı tetikleme türlerini desteklemektedir. (Yükselen, Düşen, Yüksek ve Düşük)
Desteklenen Protokoller:
CAN
DMX-512
I2C
I2S/PCM
Manchester
1-Wire
Async Serial
Simple Parallel
SPI
UNI/O
Saleae Lojik yazılımları ile tam uyumludur.
