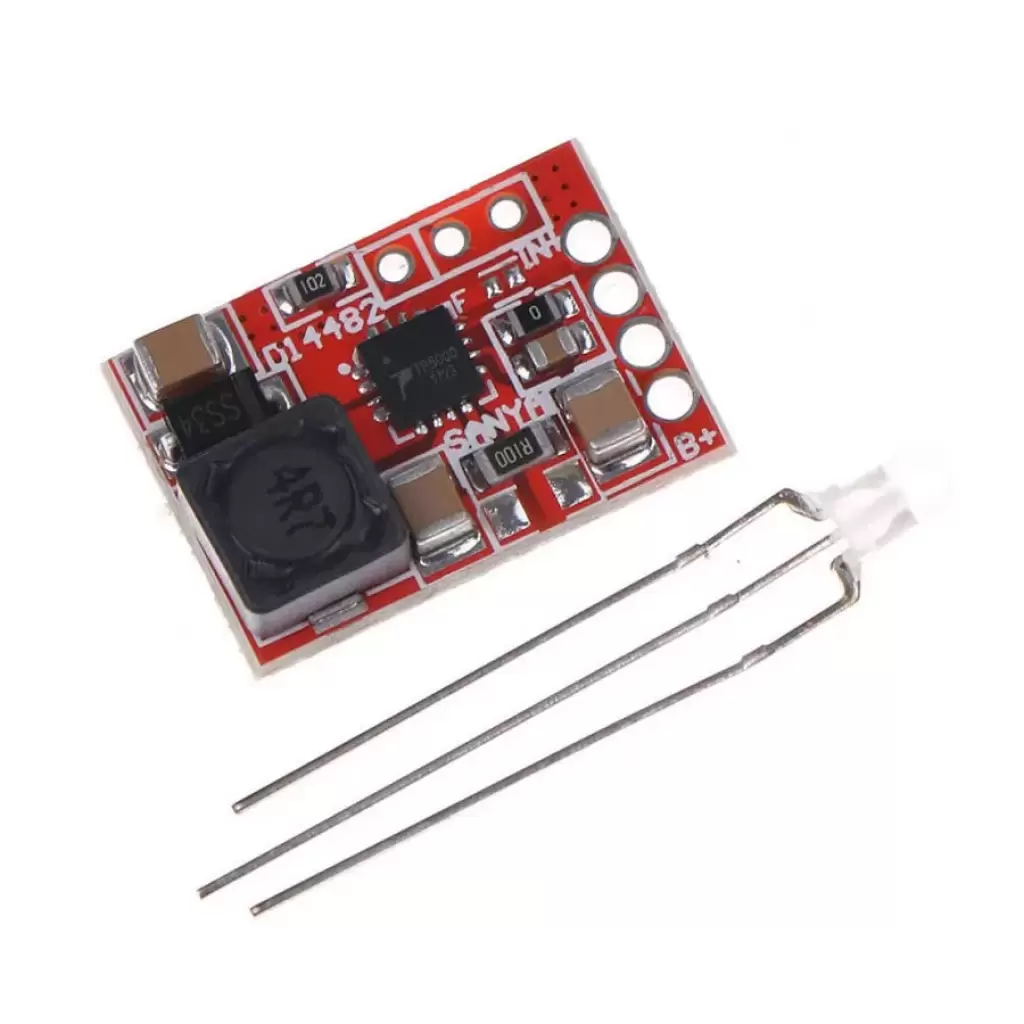

TP5000 Lityum Pil Şarj Modülü 1A Li-ion Lipo LiFePo4 4.2V / 3.6V

TP5000 Lityum Pil Şarj Modülü 1A Li-ion Lipo LiFePo4 4.2V / 3.6V

TP5000 şarj modülü kullanımı TP4056 ile aynıdır ancak ekstra olarak LiFePo4 (Lityum Demir Fosfat) bataryaları şarj etme amacıyla da kullanılabilmektedir.

Giriş beslemesi için sadece bir 5V güç kaynağı bağlamak gerekir, çıkış B + B- noktalarından pile gitmektedir. Şarj esnasında kırmızı ışık yanmaktadır ve şarj bitince kendini durdurur ve şarj bittiğinde ışık yeşil yanar.

Lityum demir fosfat pil 3.6 V için, iki lehim pedi arasında (F noktası) havya ile ayrılmalıdır. Normal Lityum iyon veya Lipo piller için F noktası tekrar kısa devre edilmelidir.

Açıklama:

1. PCB boyutu: 21.5*14.5*4.2mm
2. Giriş voltajı: DC 4.5-9 V (önerilen max. 7 V)
3. Çıkış voltajı: DC 4.2 V/3.6 V (varsayılan 4.2 V)
4. Çıkış akımı: 1A (varsayılan max)
5. LED göstergesi: şarj-kırmızı/yeşil yanıp sönen, şarj-yeşil
6. Özellikler: lityum pil (4.2 V) ve lityum demir fosfat pil (3.6 V) için şarj

7. Switch modu:
       Lityum pil ve çıkış 4.2 V için F kaynak noktası
       F lehim noktası lityum demir fosfat pil ve çıkış 3.6 V için kapalı

8. Çıkış akımını ayarlamak için "SANYA" yazısının altındaki direnci değiştirmeniz gerekmektedir.
       Varsayılan kaynak 1 adet R100 (0.1ohm) direnç ve çıkış 1A (max)
       R100 ve çıkış 1.5A (max) yanında 1 adet resistor direnç kaynak
       R100 ve çıkış 2a'nın yanında 1 adet 0.1ohm direnç kaynağı (maks.)
       Yer ve çıkış 0.5A üzerinde R100 ve kaynak 1 adet resistor direnç kaldırıldı
       Çıkış akımı 1a'dan fazla ise ek ısı emici gerektirir.



Talimatlar:


Kırmızı, yeşil veya kırmızı ve yeşil ışık yayan diyotlara sahip devre ile, bebek haritasında gösterildiği gibi devreye kaynak yapmanız gerekir. uzun bacakların ortasındaki en uzun ayak çipe yakın, dışarıdaki en kısa ayak

Güç sonlandırma 4.5-7 V güç kaynağı, akım şarj akımından daha büyüktür, bu sefer yeşil ışık
Pil sonlandırma lityum pil veya lityum demir fosfat pil, pil şarj edilmesi gerekiyorsa, kırmızı ışık dönecek

Akımı ayarlamanız gerekiyorsa, mevcut duyu diren. ihtiyacınız olan akımı değiştirin. Örnekleme gerilimi 0.1 V, akım = 0.1/direnç değeri
Devre 0.1 ohm direnç kaynaklandı, bir boşluk var
Alan 1.5A akım ayarı ile 0.2 ohm direnç lehimlenir
Bir 0.1 ohm direnç lehimlenir ve akım 2A olarak ayarlanır
Orijinal R100 (0.1 ohm) çıkarın, bir 0.2 ohm direnç lehim, akım 0.5A set
Şarj akımı 1A daha büyük ısı emici kurulumu tavsiye

Sıradan bir lityum pil şarj etmeniz gerekiyorsa (3.6 veya 3.7 V. Lehimdeki 4.2 standart F noktasında devre V kesme gerilimi
Lityum demir fosfat pil (3.2 V) şarj etmeniz gerekiyorsa. Kesme gerilimi 3.6 V) lütfen lehimdeki standart F lehimini çıkarın

Özellikler:

Değerli metal seramik capacitors satörlerin kullanımının tam versiyonu, X7R sıcaklık özellikleri, performans + güvenlik + stabilite tantal capacitors satörlerden çok daha fazla!
Bakır şerit 5A büyük akım küçük hacimli endüktans, tamamen kapalı manyetik düşük kayıp düşük girişim!
Tek taraflı makine monte edilmiş, genel 4mm ultra ince, iyi ısı dağılımının küçük alanı, bakırın arkası ısı alıcıyı takmak ve yapıştırmak kolaydır
DC-DC buck dayanarak, verimlilik doğrusal şarj devresinden çok daha yüksektir, ısı da çok daha küçüktür. Şarj akımı 1A, ancak giriş akımı sadece yaklaşık 0.7A yeterlidir
Isteğe bağlı lityum demir fosfat pil veya sıradan lityum-iyon/lityum polimer pil, sadece bir jumper ayarlanabilir
Küçük boyut, 1 sikke boyutu, ek ısı olmadan 1A şarj
Aşırı ısınma koruması ile, aşırı ısınma tükenmişlik önlemek için akımı otomatik olarak azaltacaktır
Tam boy yüksek hassasiyetli dirençler, tam boy 1210 değerli metal çok katmanlı seramik kapasitörler X7R en kararlı sıcaklık özellikleri
Kendi kendine durma dolu, iki renkli şarj durumu göstergesi

Avantajları:
Anahtar buck modu, verimlilik doğrusal şarj devresinden daha yüksektir, ısı da çok daha küçüktür. 1A şarj akımı, 1A korumak için sabit akım tam şarjda. Ek ısı gerekmez, şarj akımı üzerindeki ısı etkisini azaltır. Şarj süresini azaltın. Isteğe bağlı lityum iyon lityum polimer pil veya lityum demir fosfat pil, sadece bir jumper ayarları değiştirebilir.
Verimlilik testi ayrıntılı olarak açıklanacaktır, eğer alıcının kendi test verimliliği, pil yan voltajını test etmenizi önermiyorsa, lütfen Rs örnekleme 0.1 ohm direnç testini atlayın, test giriş gücü devre 'e yakın, Bağlantının uzunluğunu azaltmak, verimlilik etkisi için test edilecek, girişte kapasite testini arttırması tavsiye edilir. Gerilim ve akım test önerileri ampermetre dize doğruluğu tavsiye edilmez doğrudan okuma gücü dijital ekran. Akım testi doğrudan batarya ile seri olarak bağlanabilir, sadece pilin çok çeşitli ampermetre testi kullanılarak 3.9 v'dan az olmasını sağlamalıdır.
